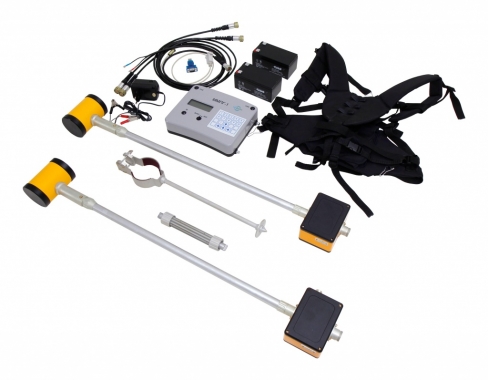

Оверхаузеровский градиентометр GradiMag
Внимание!
Оверхаузеровский градиентометр GradiMag снят с производства!
Обратите внимание на Универсальный оверхаузеровский магнитометр-градиентометр MaxiMag!
GradiMag — высокоточный двухканальный оверхаузеровский магнитометр позволяющий измерять модуль вектора магнитного поля и его градиент. GradiMag может использоваться в качестве полевого пешеходного магнитометра, градиентометра или автономной магнитовариационной станции (МВС). Использование режима градиентометра особенно удобно при выполнении археологических исследований и некоторых видах инженерных изысканий, когда объекты поиска находятся неглубоко и хорошо выделяются в поле градиента. Интерпретация градиента магнитного поля не требует наличия магнитовариационной станции, установка которой не всегда возможна.
GradiMag обладает высокой разрешающей способностью, быстродействием, стабильностью показаний во времени и возможностью подключения ГЛОНАСС / GPS приемника. Звуковая индикация данных упрощает использование прибора в поле, особенно при решении задач военно-исторического поискового движения или поиска коммуникаций. Каждый GradiMag проходит метрологические испытания и поставляется со свидетельством о калибровке выполненном на аттестованной мере магнитной индукции.
| Тип и принцип работы | протонный магнитометр-градиентометр на эффекте Оверхаузера |
| Количество каналов измерения | 2 |
| Рабочий диапазон полей | 20 000 ÷ 100 000 нТл |
| Абсолютная погрешность | 1 нТл |
| Чувствительность | СКО до 0.03 нТл в цикле 2 с / 0.052 нТл/√Hz |
| Разрешение | 0.01 нТл |
|
Оптимальный угол между осью датчика и вектором поля |
90° |
|
Рабочий диапазон наклонений относительно оптимального угла |
± 45° |
| Ориентационная погрешность | 0.5 нТл (±45°) |
| Градиентоустойчивость | 10 000 нТл/м |
| Минимальный цикл измерений | 2 сек |
| Стабильность радикала | 10 лет при н.у. |
| Интерфейс связи с ПК | USB (через RS-232->USB конвертер) |
| Объем памяти | 125 000 измерений в режиме МВС или 62 000 в ручном режиме |
| Напряжение питания | 12 В |
| Энергопотребление |
4.7 Вт в цикле 2 с 3.2 Вт в цикле 3 с 1.4 Вт в цикле 10 с |
| Диапазон рабочих температур |
–40 ÷ +60 °C, читаемость дисплея обеспечивается при температурах выше -20 °C |
| Масса рабочего комплекта |
4.5 кг с одним датчиком и АКБ 6 кг с двумя датчиками на штанге и АКБ |
| Номинальная ёмкость АКБ | 3.3 А·ч |
|
Время непрерывной работы при полностью заряженном АКБ и температуре 20 °C |
8.3 ч в цикле 2 с 12.5 ч в цикле 3 с 28.9 ч в цикле 10 с |
