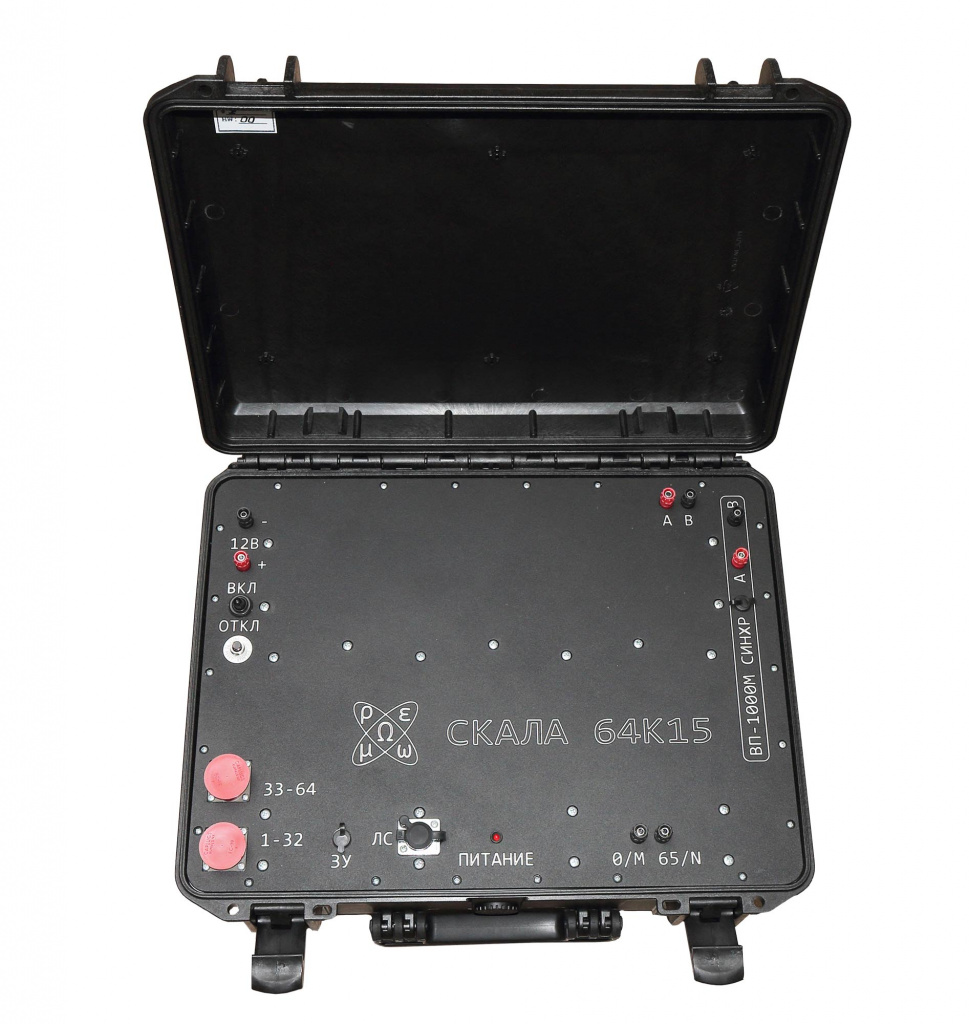

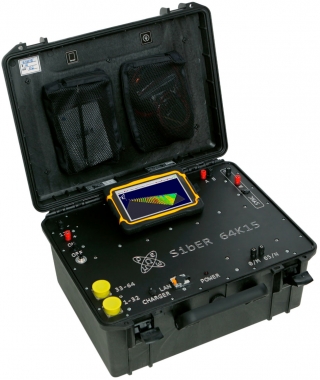

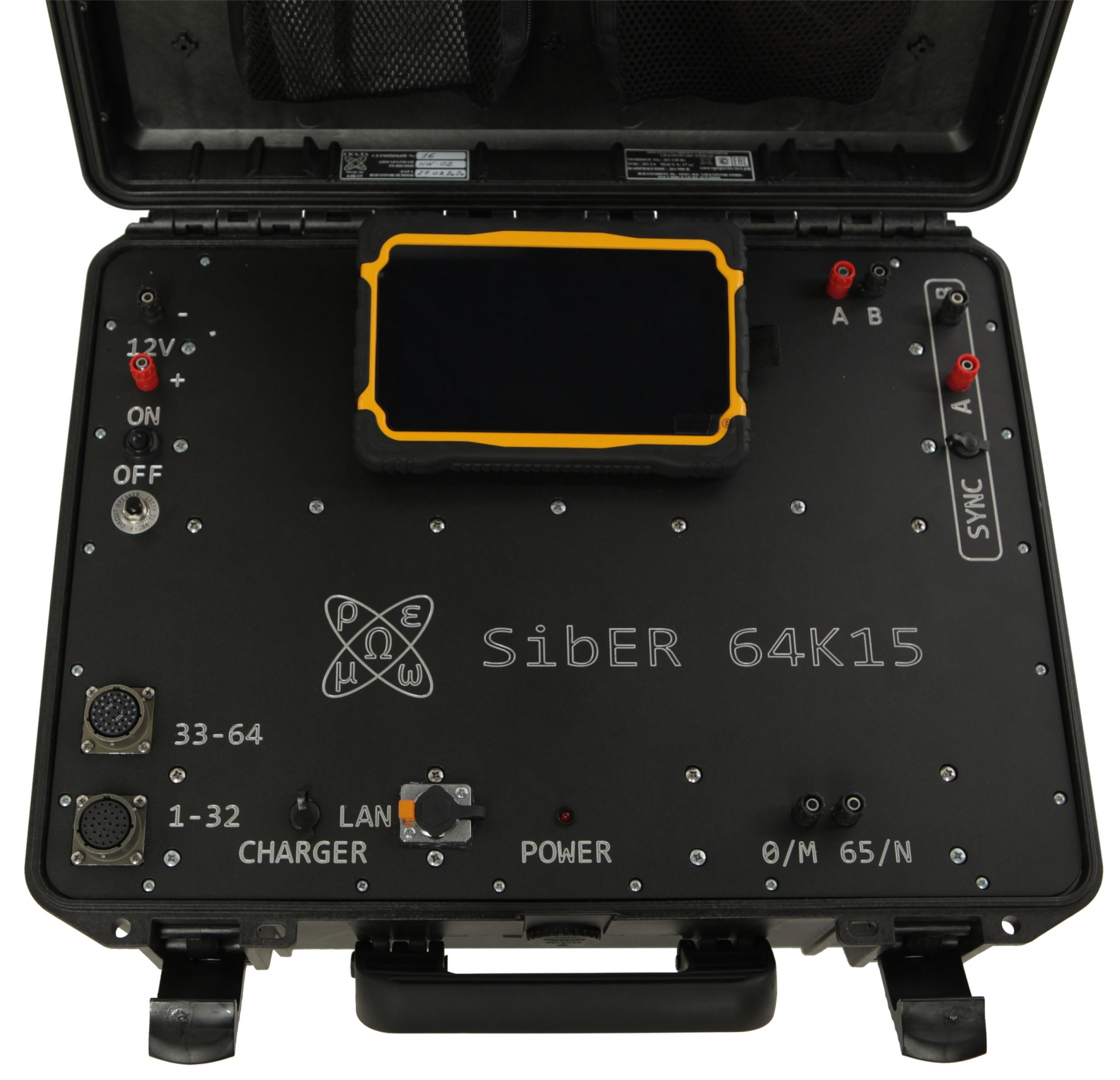

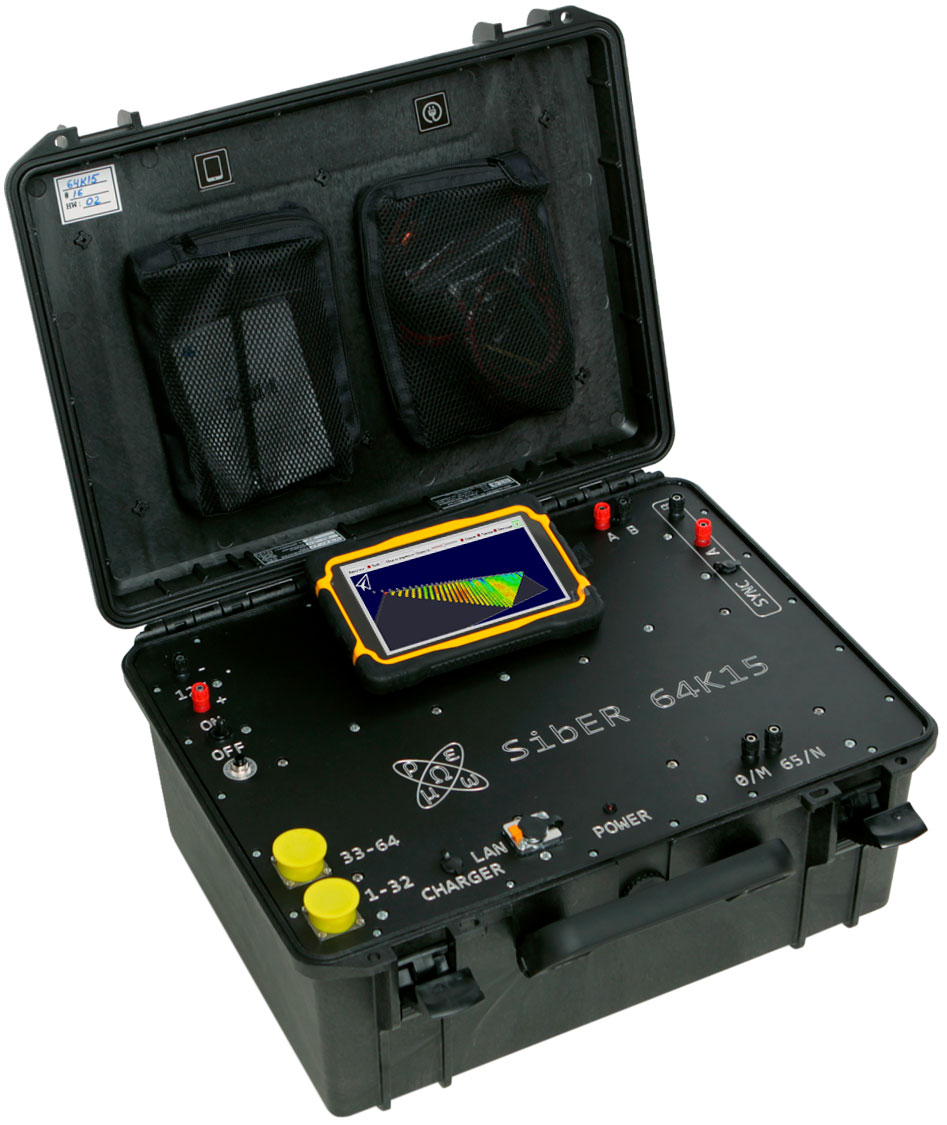

Многоэлектродная электроразведочная аппаратура Скала 64К15 (SibER 64K15)

Новая портативная электроразведочная станция Скала 64К15 объединяет в одном корпусе 15-ти канальный измеритель и мощный генератор. Система предназначена для работы по методике электротомографии (до 64 электродов) или по методике вертикальных электрических зондирований в любых модификациях установок: диполь-диполь, поль-диполь, поль-поль и других. Встроенное программное обеспечение позволяет легко редактировать шаблоны сбора данных. Встроенный генератор мощностью 200 Вт обеспечивает необходимую глубинность для решения практически любых инженерно-геологических задач. Наблюдения могут выполняться несколькими установками одновременно с последующей раздельной обработкой. Помимо встроенного генератора, возможности станции Скала 64К15 могут быть расширены за счёт использования внешнего источника тока (например ВП — 1000 М).

Управление станцией также может осуществляться через Wi-Fi и Ethernet при помощи телефона, планшета или компьютера (ОС Android или Windows), что позволяет создавать и интерактивно редактировать протокол наблюдений, не останавливая процесс измерений, а также просматривать и обрабатывать полученные данные, представляемые в виде псевдоразрезов, разрезов поляризуемости, профильных кривых и кривых зондирований. Интерфейс программы управления имеет русско- и англоязычную версии. Формат файлов с результатами измерений совместим с программным обеспечением ZondRes2d, ZondRes3d, ERTLab, X2IPI и др., которое позволяет создавать любые схемы расстановок, оценивать качество измерений и выполнять инверсию данных с построением геоэлектрических разрезов.

Скала 64К15 обеспечивает высокую стабильность измерений и предоставляет оператору возможность просмотра генерируемого и измеряемого сигнала. Аппаратура позволяет выполнять измерение вызванной поляризации во временной области с различным количеством накоплений и соотношением импульса и паузы. Комплекс автоматически оценивает качество заземления электродов (возможно отключение части электродов), возможность обновления прошивки через интернет и систему оповещения ошибок (в случаях КЗ, обрыва цепи, низкого заряда батареи, перегрева генератора, наличия конденсата внутри корпуса, отсутствия соединения с другими устройствами). Координатная и временная привязка наблюдений выполняется с помощью встроенного GPS-приемника.

• Сопротивлений в варианте 2D и 3D электротомографии
• Метод вызванной поляризации (импульс от 80 мс до 10 с, пауза от 20 мс до 10 с)

• Веннера (α, β, γ конфигурации)
• Шлюмберже
• Дипольная осевая
• Трёхэлектродная (прямая и обратная)
• Двухэлектродная

• Уточнение геологического строения
• Определение глубины залегания скальных пород
• Оконтуривание зон рудных полезных ископаемых
• Картирование карстовых структур, зон трещиноватости и повышенной влажности
• Поиск подземных вод
• Мониторинг опасных процессов
• Поиск подземных коммуникаций (трубопроводов и других сетей)

• Базовый комплект:
  • Аппаратура Скала 64К15

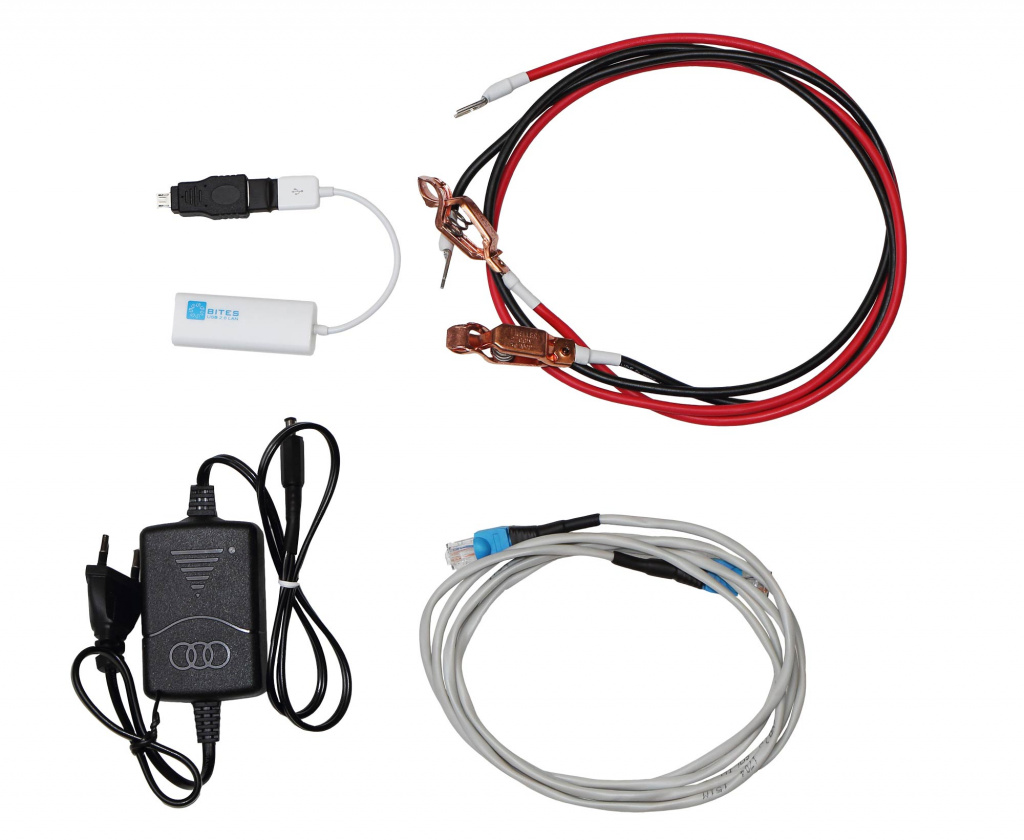

  • Зарядное устройство для внутреннего аккумулятора
  • Кабель для подключения внешнего источника питания 12 В
  • Планшет на базе Android ОС

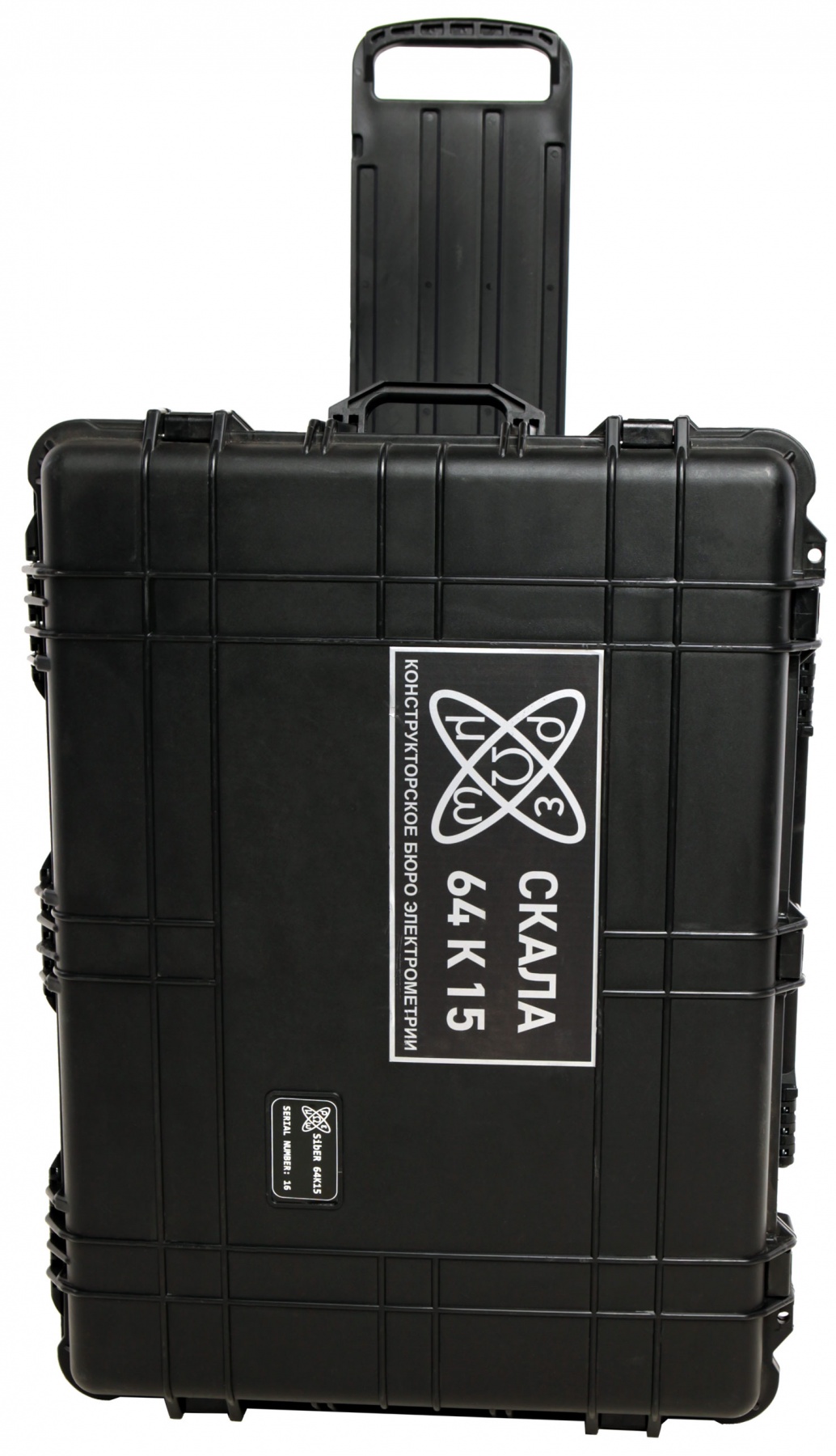

  • Кейс для транспортировки
  • Комплект кабелей для подключения внешнего источника
  • Сетевой кабель

• Профессиональный комплект:
  • Аппаратура Скала 64К15
  • Зарядное устройство для внутреннего аккумулятора
  • Кабель для подключения внешнего источника питания 12 В
  • Планшет на базе Android ОС
  • Деревянный ящик для транспортировки
  • Комплект кабелей для подключения внешнего источника
  • Сетевой кабель
  • Коса электроразведочная 32-электродная (разнос 5 м) с двумя разъёмами (2 шт.)
  • Титановые электроды 0.3 м (65 шт.)
  • Соединители коса-электрод (65 шт.)
  • Сумки-колчаны для электродов (2 шт.)
  • Универсальная геофизическая катушка КТ-1С
  • Кабель сталемедный Т-143 (1 км.)
  • Сумка транспортная для оборудования (2 шт.)
